Crear una línea de velocidad CPPW

En este recorrido crearás una visualización real: la velocidad de CPPW a lo largo del día.

Pregunta real de plantaReal plant question

¿Cómo cambió la velocidad de CPPW durante el día?

FuenteSource

Fuente de sensores autorizada

TiempoTime

Columna temporal elegida

MétricaMetric

Medición elegida

RangoRange

Periodo de la pregunta

Antes de empezar

Necesitas permiso para:

• ver la fuente Histórico de sensores;
• crear gráficas;
• guardar contenido, si quieres conservar el resultado.

Si la fuente no aparece, no elijas otra parecida: pide acceso a la fuente correcta.

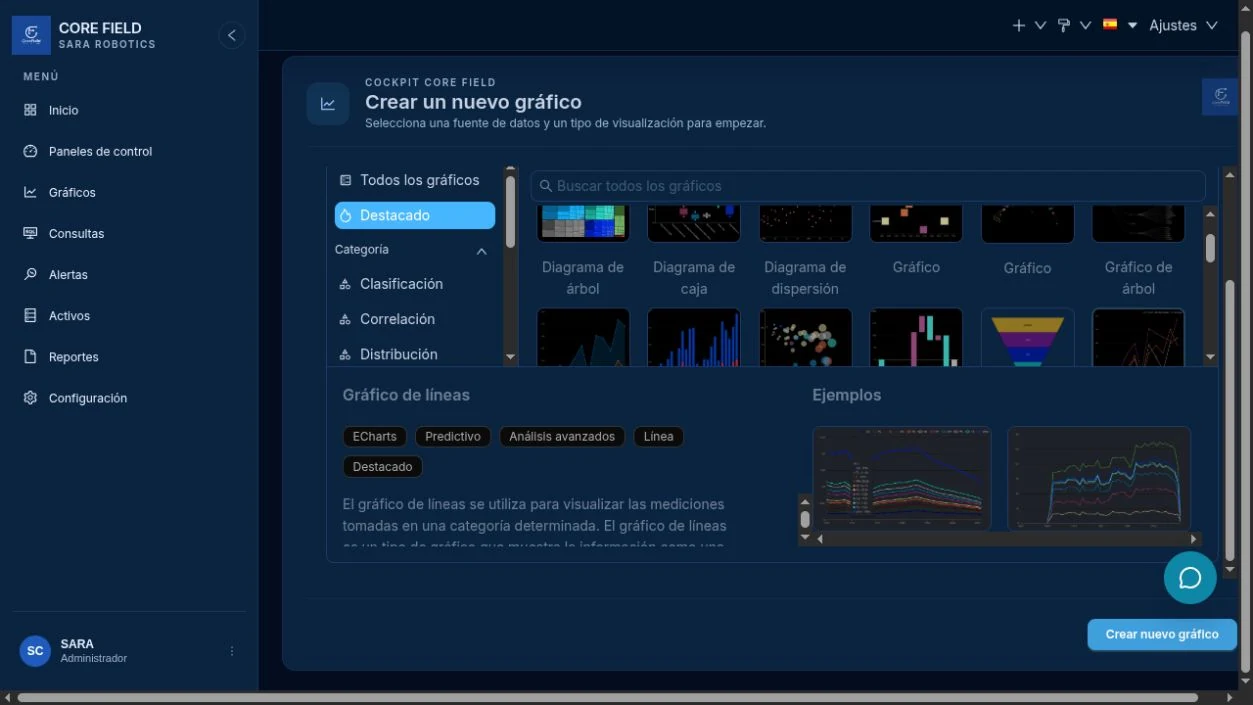

1. Elige la fuente y la línea

1. Abre Gráficos.
2. Pulsa + Gráfico.
3. En Fuente de datos, busca Histórico de sensores.
4. Selecciona Gráfico de líneas.
5. Pulsa Crear nuevo gráfico.

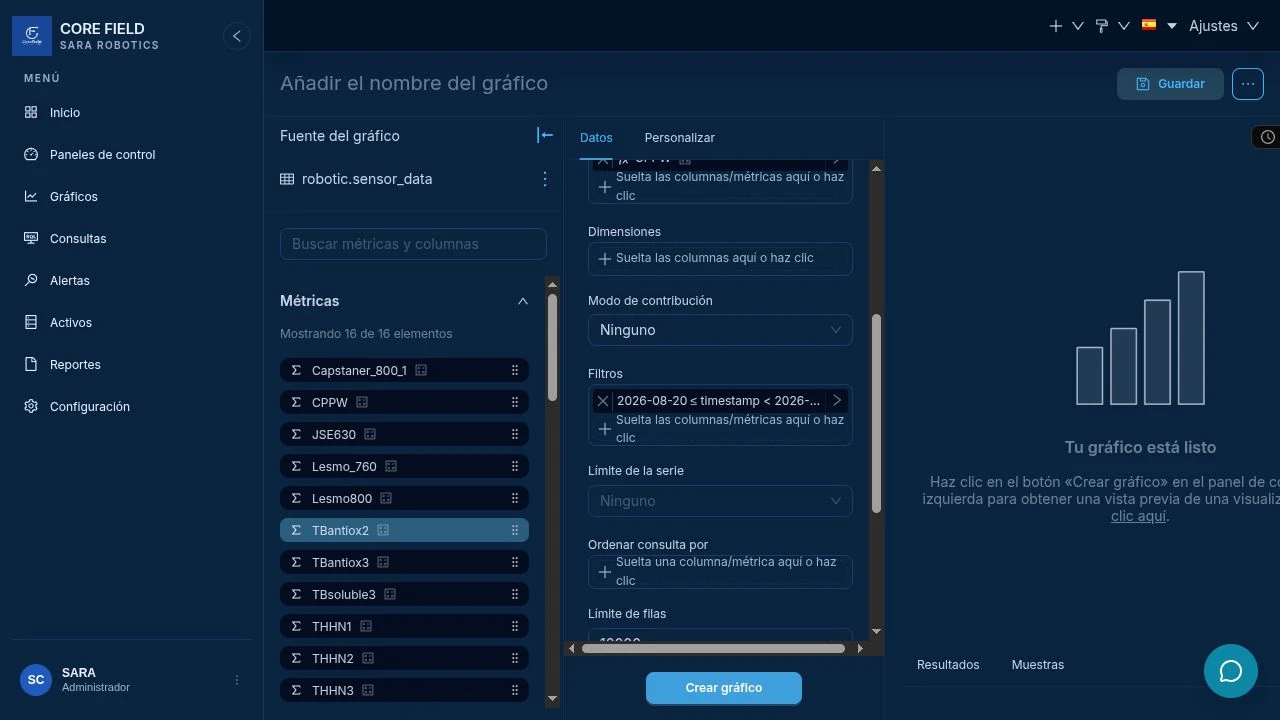

2. Reconoce el área Explorar

Explorar tiene tres zonas:

1. Fuente, a la izquierda: columnas y métricas disponibles.
2. Configuración, en el centro: tiempo, métrica, filtros y apariencia.
3. Vista previa, a la derecha: el resultado de tu consulta.

La vista previa no cambia sola después de cada ajuste. Debes pulsar Crear gráfico o Actualizar gráfico.

3. Completa los cuatro controles

Configura:

Control	Valor de este ejemplo	Para qué sirve
Eje X / Columna temporal	timestamp	Ordena cada lectura en el tiempo.
Granularidad temporal	Minuto	Agrupa las lecturas para que la curva sea legible.
Métrica	CPPW	Define el sensor o valor que mediremos.
Rango de tiempo	Hoy	Limita la consulta al día actual.

No confundas granularidad con rango

Granularidad agrupa puntos —por minuto o por hora—. Rango decide qué periodo consultar —hoy o la última semana—.

4. Ejecuta y espera

1. Confirma que ya no hay marcas rojas de campos obligatorios.
2. Pulsa Crear gráfico.
3. Espera a que el botón cambie a Actualizar gráfico.
4. No guardes mientras diga Loading.

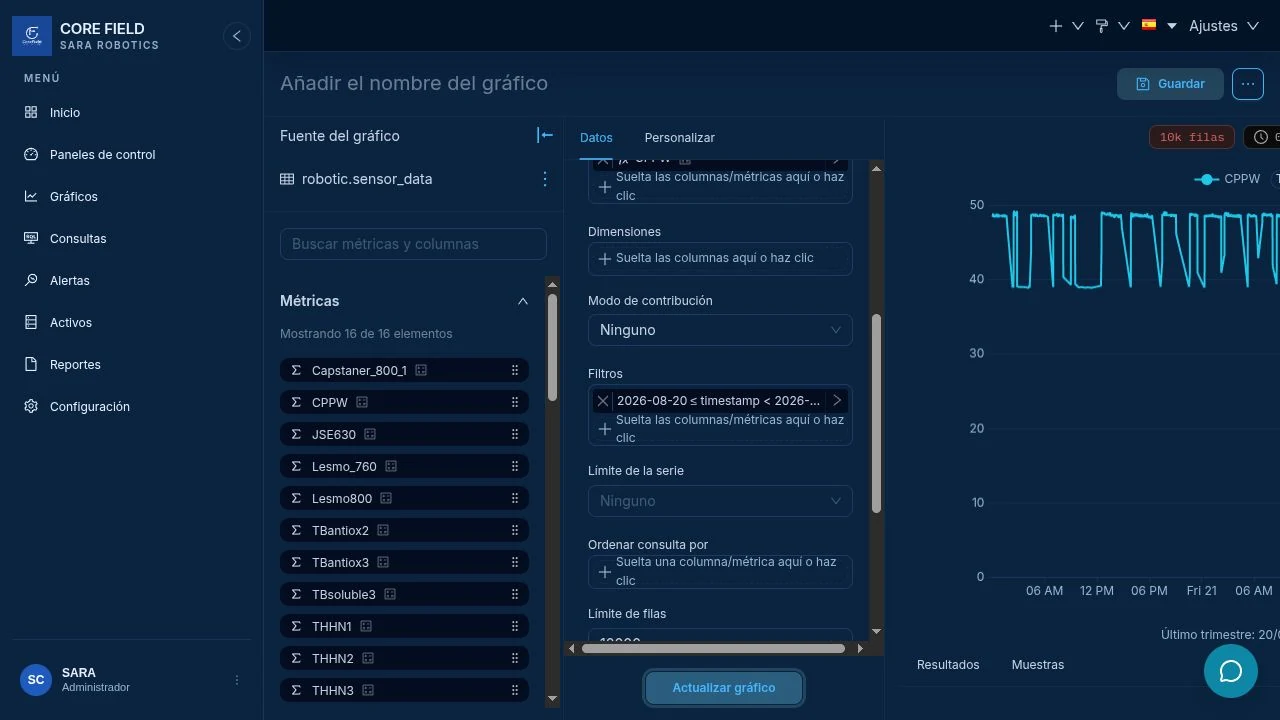

5. Valida el resultado

CPPW · velocidad por minuto

Vista segura del resultado esperado: una línea temporal clara, sin nombres internos de infraestructura.

Comprueba tres cosas:

• Hay filas procesadas. El conteo confirma que la consulta devolvió datos.
• La línea está visible. No queda un área vacía ni un estado de carga.
• El eje es correcto. Las horas corresponden al rango que elegiste.

Resultado esperadoExpected result

La serie CPPW aparece como una línea continua o por tramos, el conteo de filas es visible y el eje horizontal corresponde a hoy.

Si la curva tiene demasiados puntos

• Cambia la granularidad de Minuto a Hora.
• O reduce el rango de tiempo.
• Actualiza otra vez y compara legibilidad, no solo velocidad.

El siguiente paso es guardar la gráfica y añadirla a un panel.
