Réplicas reales de gráficas de sensores

Estas recetas parten de gráficas que ya usa el equipo. Creamos copias independientes para abrir su configuración, tomar capturas limpias y practicar sin cambiar ningún panel operativo.

Primero: copiar sin tocar el original

Abre Gráficos y localiza la visualización que quieres estudiar.
Abre su nombre y espera a que termine la consulta.
Pulsa Guardar.
Marca Guardar como….
Escribe un nombre que comience con Ejemplo documentación —.
Deja vacío Añadir al panel de control.
Guarda y confirma que la cabecera indique que no pertenece a ningún panel.

A partir de ahí, cualquier ajuste pertenece a la copia.

Receta 1: velocidad actual de CPPW

Esta radial responde: ¿a qué velocidad está CPPW en la lectura más reciente?

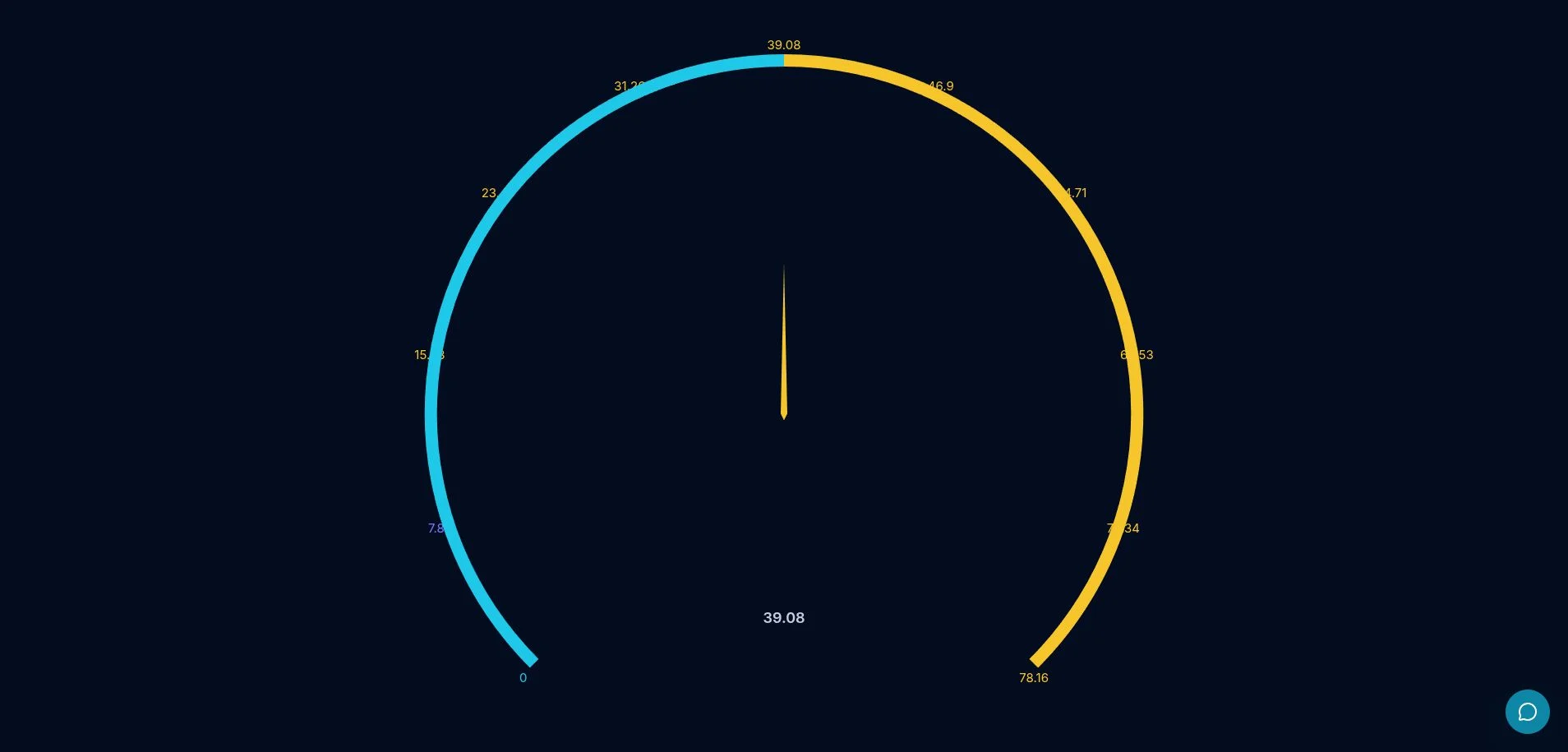

Gráfica radial de la velocidad actual CPPW — La radial concentra una sola lectura. El menú y la fuente quedan fuera de la captura para que el valor sea protagonista.

Configuración de datos

Control	Valor
Visualización	Gráfico radial
Métrica	`Valor actual`
Filtro	`sensor = CPPW`
Límite de filas	`10`

Apariencia

ángulo inicial 225 y final -45;
esquema CORE FIELD Enerwire;
puntero, animación y progreso activados;
límites de intervalo 0, 10, 250, 300.

La radial es buena para una lectura actual. No la uses para explicar cómo llegó a ese valor: para eso necesitas una serie temporal.

Receta 2: tendencia de velocidad Lesmo 800

Esta línea responde: ¿se mantuvo estable la velocidad de Lesmo 800 durante el periodo?

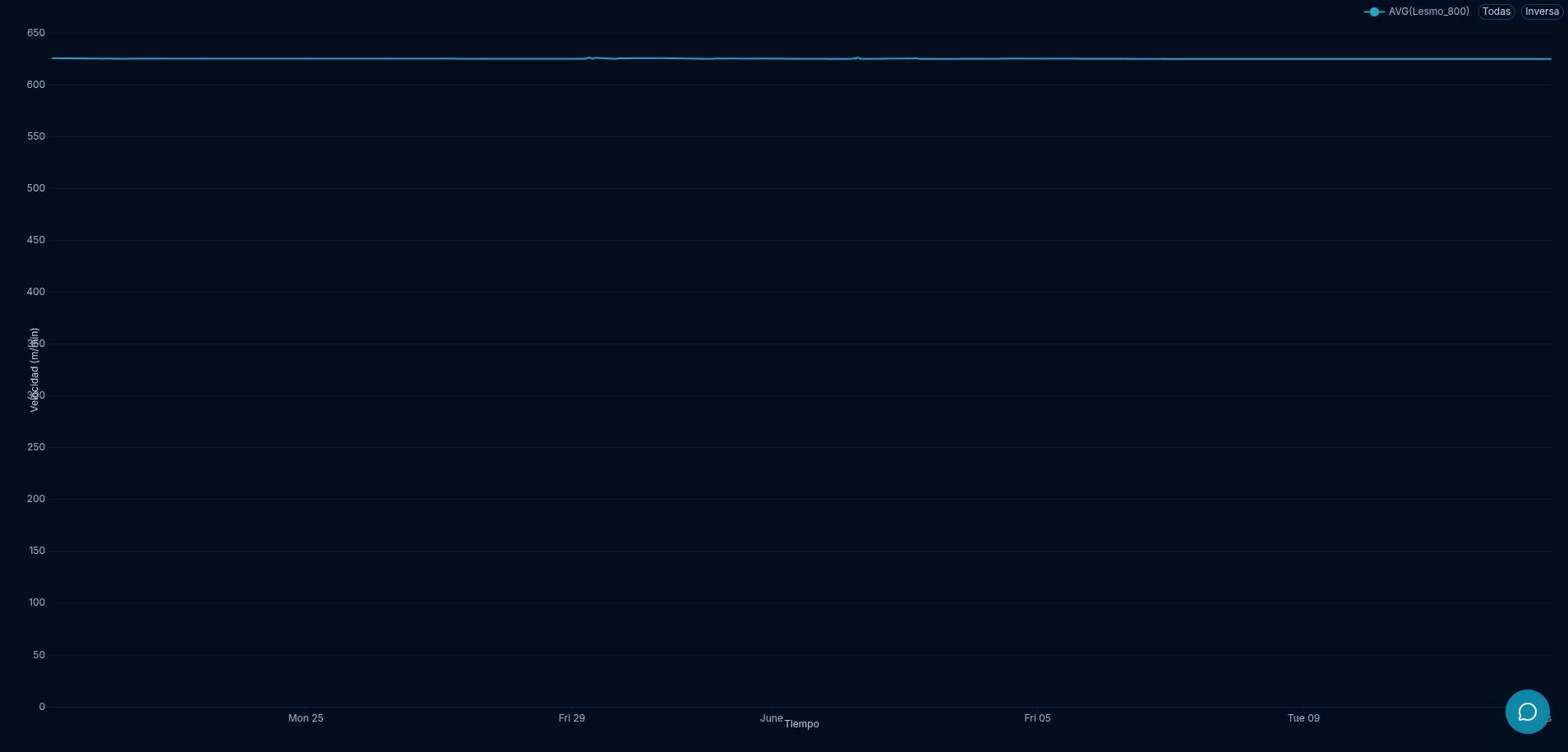

Tendencia temporal de velocidad Lesmo 800 — La línea permanece cerca de 625 m/min y deja visibles pequeñas variaciones sin distraer con la navegación.

Configuración de datos

Control	Valor
Visualización	Gráfico de líneas
Eje X	`timestamp`
Métrica	`AVG(Lesmo_800)`
Rango visible	Último trimestre
Límite de series / filas	`500` / `500`

Apariencia

eje X: Tiempo;
eje Y: Velocidad (m/min);
leyenda arriba;
información emergente mejorada;
eje lineal, sin apilar y sin área.

Si buscas cambios hora por hora, agrega una granularidad temporal. Si buscas microvariaciones, conserva más puntos y acorta el rango.

Receta 3: temperaturas Soluble Nave 3

Esta comparación responde: ¿cómo se comportaron juntas la temperatura de subida y la de bajada durante las últimas seis horas?

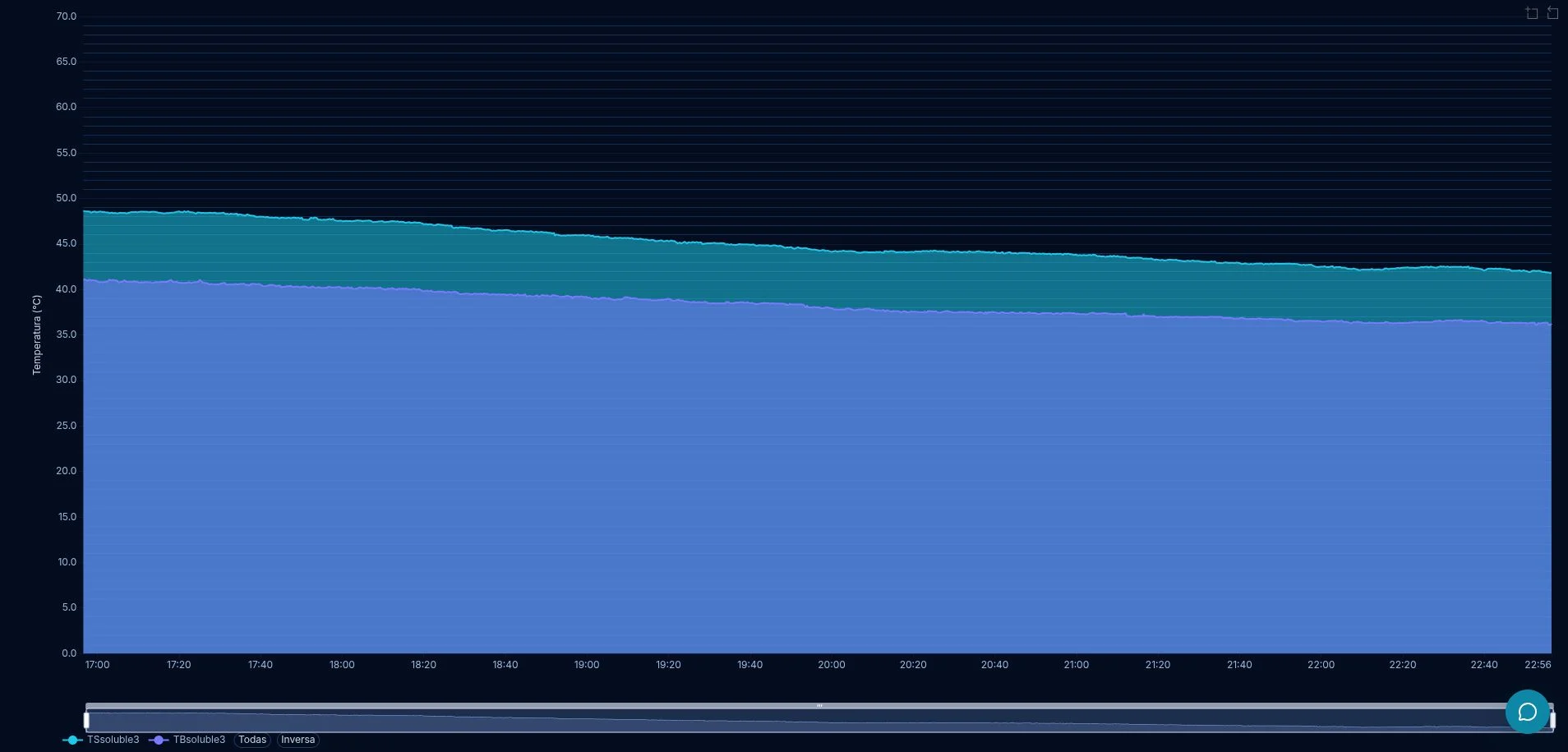

Comparación de temperaturas de subida y bajada en Soluble Nave 3 — Dos áreas transparentes permiten comparar ambas temperaturas y reconocer su descenso gradual.

Configuración de datos

Control	Valor
Visualización	Gráfico de líneas con área
Eje X	`timestamp`
Métricas	`TBsoluble3` y `TSsoluble3`
Filtro	Últimas 6 horas registradas
Límite de filas	`50000`

Apariencia

eje Y: Temperatura (°C);
esquema CORE FIELD Enerwire;
área, zoom y leyenda inferior activados;
hora en formato HH:mm;
temperatura con un decimal;
intervalo visual del eje temporal de 30 minutos.

El área ayuda a ver separación y movimiento conjunto. Si las series se tapan demasiado, reduce la opacidad o vuelve a líneas sin relleno.

Cómo convertir una receta en otra máquina

Guarda una copia de la receta más parecida.
Cambia solo una cosa a la vez: sensor, métrica o periodo.
Actualiza y comprueba filas, unidad y rango.
Ajusta el título para que diga máquina, medida y periodo.
Compárala con el original antes de añadirla a un panel.

Resultado esperadoExpected result

Puedes abrir una copia, explicar cada control y adaptar la misma receta a otro sensor sin modificar las visualizaciones que ya usa el equipo.
